干式電力變壓器結構說明

作者:干式變壓器廠   日期:2024-12-25  人氣:159

  干式電力變壓器的結構相對緊湊且設計多樣,以滿足不同應用場合的需求。以下是干式電力變壓器結構的詳細說明:


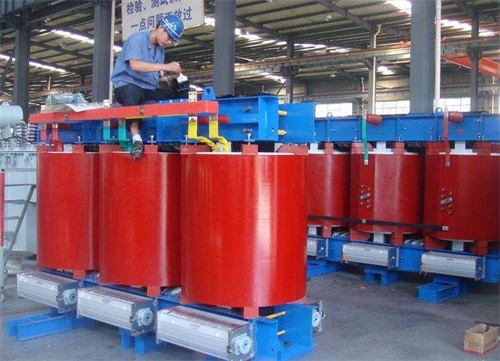

  一、主要組成部分

  鐵芯

  材料:干式變壓器的鐵芯通常采用高品質的硅鋼片制成,這些硅鋼片通過疊壓和焊接等工藝形成。

  作用:鐵芯的主要作用是提供磁路,使電能能夠在繞組之間有效傳輸。為了減少渦流損耗,鐵芯常用薄硅鋼片交錯迭裝而成,并在硅鋼片表面涂有絕緣漆并經氧化處理形成絕緣層。

  繞組

  材料:繞組采用優質電絕緣材料包覆,以保證繞組的絕緣性能。例如,有些干式變壓器采用防火等級H級的漆包線繞制,具有優良的性能和散熱性。

  結構:繞組通常包括高壓繞組、低壓繞組和中性線繞組(如有),分別負責升降壓、輸送電能以及保護等功能。在繞制時,多采用圓柱形繞組結構,將低壓繞組靠近鐵芯,高壓繞組則同心地套在低壓繞組外面。

  絕緣材料

  種類:干式變壓器的絕緣材料主要采用無機材料,如玻璃纖維、環氧樹脂等。

  作用:這些絕緣材料被涂覆在繞組和鐵芯表面,以防止電弧和放電,確保變壓器的安全運行。

  外殼

  材料:外殼通常采用耐腐蝕、防火的材料制成,如不銹鋼、鋁合金等。

  作用:外殼的主要作用是保護變壓器內部元件免受外界環境的損害,如灰塵、濕氣等。同時,外殼還能起到散熱和隔離的作用。

  二、結構形式

  干式變壓器的結構形式主要有以下幾種:

  箱式結構:采用全封閉結構,內部繞組和鐵芯完全密封在箱體內。箱體內填充絕緣材料,以達到絕緣、防水、防潮、防塵的效果。這種結構形式的干式變壓器占地面積小,可靠性高,維護方便,被廣泛應用于城市電網、工礦企業等。

  開式結構:采用側板式結構,內部繞組和鐵芯暴露在外。通過繞組之間的空氣隙和繞組與鐵芯之間的空氣隙來實現絕緣。這種結構形式的干式變壓器透氣性好,散熱效果高,適用于石油、化工等行業。

  帶殼式結構:內部繞組和鐵芯被帶殼包裹,殼體內填充絕緣材料。這種結構形式的干式變壓器可靠性高,運行穩定,被廣泛應用于電力、鐵路等領域。

  三、其他附件

  根據實際需求,干式變壓器還可以配備各種附件,如:

  溫控顯示儀:用于實時監測變壓器的溫度,確保其在安全范圍內運行。

  負載記錄儀:記錄變壓器的負載情況,有助于分析變壓器的運行狀況和進行維護。

  直流電抗器:主要用于干式變壓器的直流部分,電抗器中流過的具有交流分量的直流電流。

  進線電抗器:用來限制電網電壓突變和操作過電壓引起的電流沖擊,平滑電源電壓中包含的尖峰脈沖,或平滑橋式整流電路換相時產生的電壓缺陷。它既能阻止來自電網的干擾,又能減少整流單元產生的諧波電流對電網的污染。

  綜上所述,干式電力變壓器的結構緊湊且設計多樣,主要由鐵芯、繞組、絕緣材料和外殼等部分組成。不同結構形式的干式變壓器適用于不同的應用場合,同時還可根據實際需求配備各種附件以滿足特定的運行要求。
