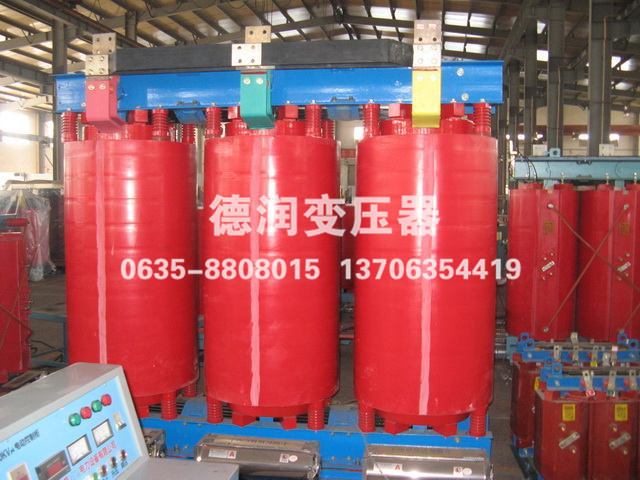

1、干式變壓器差動保護的工作原理

　　與路線縱差維護的原理相同，都是比較被保護設備各側電流的相位和數值的大小。

　　2、干式變壓器差動保護與路線差動保護的區別：

　　因?yàn)楦墒阶儔浩黧{壓側和低壓側的額定電壓不相等加上干式變壓器各側電流的相位通常不相同。因而，為了確?？v差動保護的正確工作，須適度挑選各側電壓互感器的變比，及各側電流相位的賠償促使正常運轉和區外短路故障時，兩邊二次電流相同。比如圖8-5所示的雙繞阻干式變壓器

　　3.干式變壓器縱差動保護的特點

　　1、勵磁涌流的特點及克服勵磁涌流的方法

　　(1)勵磁涌流：

　　在滿載投入干式變壓器或外界故障摘除后恢復供電等情況下在滿載投入干式變壓器或外界故障摘除后恢復供電等情況下，干式變壓器勵磁電流的數值可達干式變壓器額定6～8倍干式變壓器勵磁電流一般稱為勵磁涌流。

　　(2)產生勵磁涌流的原因

　　因?yàn)樵诜€(wěn)定的情況下鐵心中的磁通應落后于另加電壓90°，在電壓瞬時值u=0瞬間合閘，鐵芯里的磁通應為-Φm。但由于鐵心中的磁通不能突變，因而將出現一個非周期分量的磁通+Φm，假如考慮剩磁Φr，那樣經過半過周期后鐵心中的磁通將達到2Φm+Φr，其幅值為如圖8-6所示。這時干式變壓器鐵芯將嚴重飽和，通過圖8-7可知這時干式變壓器的勵磁電流的數值將變得很大，達到額定電壓的6～8倍，產生勵磁涌流。

　　(3)勵磁涌流的特點：

　　①勵磁電流數值很大，并含有明顯的非周期份量，使勵磁電流波型顯著偏于時間線的一側。

　　②勵磁涌流中含有明顯的高次諧波，其中勵磁涌流以2次諧波為主。

　?、蹌?lì)磁涌流的波型發生中斷角。

　　表8-1勵磁涌流測試數據舉例

　　(4)克服勵磁涌流對干式變壓器縱差維護影響的措施：

　?、龠x用含有速飽和變流器的差動繼電器組成差動保護;

　?、谶\(yùn)用二次諧波制動原理構成的差動保護;

　?、圻\(yùn)用中斷角原理構成的干式變壓器差動保護;

　　④選用模糊識別鎖閉原理構成的干式變壓器差動保護。

　　2、不平衡電流產生的原因

　　(1)穩定情況下的不平衡電流

　?、俑墒阶儔浩鲀蛇呺娏飨辔徊煌?/span>

　　供電系統中干式變壓器常采用Y，d11接線方式，因而，干式變壓器兩邊電流的相位差為30°，如圖所示，Y側電流落后△側電流30°，若兩側的電壓互感器選用相同的接線方式，則兩邊對應相的二次電流也相差30°左右，從而產生很大的不平衡電流。

　　②電壓互感器測算變比與實際變比不同

　　因?yàn)樽儽鹊臉?biāo)準化促使其實際變比與測算變比不一致，從而產生不平衡電流。
