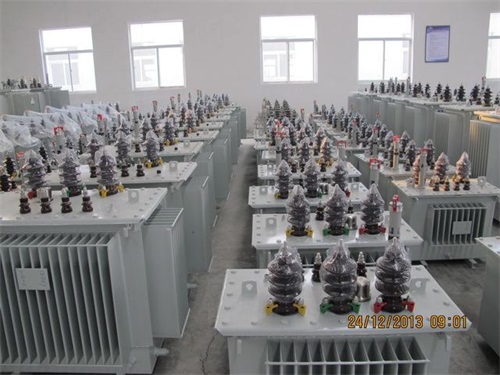

油浸式變壓器，它可在戶內外使用，是常見的配電組件，氣體保護是變壓器內部故障的主要保護，對變壓器匝間、層間短路、鐵芯失效、內套管失效、內繞組斷裂、絕緣劣化、油位下降等故障十分敏感。下面就給大家普及一下油浸式變壓器都由哪些組成部分。

　　鐵芯：鐵芯是變壓器基本的組成部分之一，是變壓器的磁路部分，變壓器的一、二次繞組都在鐵芯上，為進步磁路導磁系數和下降鐵芯內渦流損耗，鐵芯通常用0.35毫米，表面絕緣的硅鋼片制成。鐵芯分為鐵芯柱和鐵軛兩部分，鐵芯柱上套裝繞組，鐵軛將鐵芯連接起來，其作用是使磁路閉合。

　　繞組(線圈)：繞組也是變壓器的基本的部件之一。它是變壓器的電路部分，一般用絕緣紙包裹的銅線或許鋁線繞成。接到高壓電網的繞組為高壓繞組，接到低壓電網的繞組為低壓繞組。繞組的作用是電流的載體，發生磁通和感應電動勢。

　　附件：電力變壓器的附件有油箱、油枕、分接開關、安全氣道、絕緣套管等。其作用是保證變壓器的安全和牢靠運轉。

　　油浸式變壓器主體結構由器身、油箱、冷卻設備、保護設備和出線設備組成，器身包含鐵芯、繞組(繞圈)、絕緣、引線和分接開關;油箱包含油箱本體和油箱附件;冷卻設備包含散熱器和冷卻器;保護設備包含儲油柜、油標、安全氣道、吸濕器、測溫元件和氣體繼電器;出線設備包含高、低壓套管。
