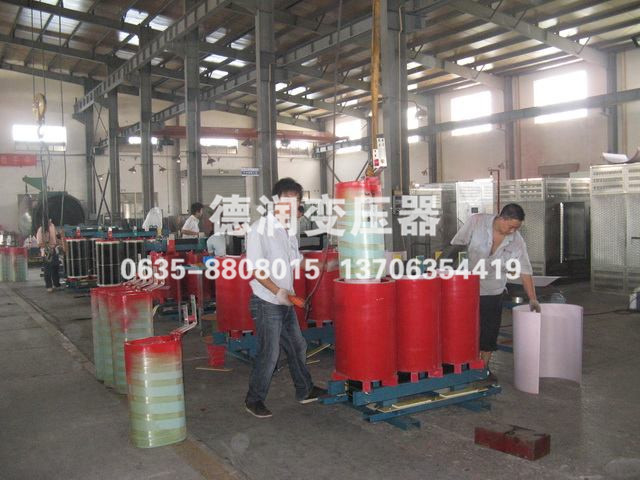

干式變壓器是國民生產和生活中不可缺少的重要的一個組成部分，干式變壓器的使用都是需要注意變壓器的結構和主要的部件的作用的。變壓器的構造復雜，主要部件的功能和作用也是不一樣的，我們先和德潤干式變壓器廠的小編進行了解一下干式變壓器的結構和主要部件的功能吧：

　　鐵芯。?鐵芯是變壓器的磁路部分;?為了降低鐵芯在交變磁通作用下的磁滯和渦流損耗，?鐵芯采用厚度為?0.35mm? 或更薄的優質硅鋼片疊成。?目前廠泛采用導磁系數高的冷軋晶粒取代硅鋼片，?以縮小體積和重量，?也可節約導線和降低 導線電阻所引起的發熱損耗。 ?鐵芯包括鐵芯柱和鐵軛兩部分。?鐵芯柱上套繞組，?鐵軛將鐵芯柱連接起來，?使之形成閉合磁路。?按照繞組在鐵芯中的布置方式，?變壓器又鐵芯式三相變壓器有三相三鐵芯柱式和三相五鐵芯柱式兩種結構。?三相五鐵芯柱式(或稱三相五柱式)也稱三相三鐵芯柱旁軛式，?它是在三相三鐵芯柱(或稱三相三柱式)外側加兩個旁軛(沒有繞組的鐵芯)而構成，?但其上、?下鐵軛的截面和高度比普通三相三柱式的小。?從而降低了?整個變壓器的高度。?三相三鐵芯柱，?它是將三相的三個繞組分別放在三個鐵芯柱上，?三個鐵芯柱也由上、?下兩個鐵軛將芯柱連接起來，?構成閉合磁路。?繞組的布置方式同單相變壓器一樣。?

　　三相五鐵芯柱，它與三相鐵芯相比較，?在鐵芯柱的左右兩側多了兩個分支鐵芯柱，?成為旁扼。?各電壓級的繞組分別按相套在中間三個鐵芯柱上，?而旁軛沒有繞組，?這樣就構成了三相五鐵芯柱變壓器。?由于三相五柱式鐵芯各相磁通可經旁軛而閉合，?故三相磁路可看作是彼此獨立的，?而不像普通三相三柱式變壓器各相磁路互相關聯。?因此當有不對稱負載時，?各相零序電流產生的零序磁通可經旁軛而閉合，?故其零序勵磁阻抗與對稱運行時勵磁阻抗(正序)相等。?中、?小容量的三相變壓器都采用三相三柱式。?大容量三相變壓器.?常受運輸高度限制，?多采用三相五柱式。?

　　鐵殼式單相變壓器，?具有一個中心鐵芯柱和兩個分支鐵芯柱(也稱旁軛)，?中心鐵芯柱的寬度為兩個分支鐵芯柱寬度之和。?全部繞組放在中心鐵芯柱上，?兩個分支鐵芯柱好像“外殼”?似的圍繞在繞組的外側，?因而有殼式變壓器之稱。?有時亦稱其為單相三柱式變壓器。?鐵殼式三相變壓器，?其鐵芯可以看作由三個獨立的單相殼式變壓器并排放在一起而構成。?

　　芯式變壓器結構比較簡單，?高壓繞組與鐵芯的距離較遠，?絕緣容易處理。?殼式變壓器的結構比較堅固，?制造工藝比較復雜，?高壓繞組與鐵芯柱的距離較近，?絕緣處理較困難。?殼式結構易于加強對繞組的機械支撐，?使其能承受較大的電磁力，?特別適用于通過大電流的變壓器。?殼式結構也用于大容量電力變壓器。??在大容量變壓器中，?為了使鐵芯損耗發出的熱量能被絕緣油在循環時充分地帶走，?從而達到良好的冷卻效果，通常在鐵芯中設有冷卻油道。?冷卻油道的方向可以做成與硅鋼片的平面平行或垂直。

　　其實干式變壓器的作用和部件的功能是不一樣的，我們只有了解干式變壓器的作用和相關的功能，干式變壓器的作用和成效才發揮的更好。
