干式變壓器的接線方法
作者：干式變壓器廠 日期：2020-06-18 人氣：1209
在干式變壓器的使用中，我們要注意一定的使用規則和規范，特別是在干式變壓器的生產中布線也是各種各樣的。對于干式變壓器的接線,必須提高其布線效率并提高其安全性。下面我們來來了解一下干式一變壓器的接線方法。

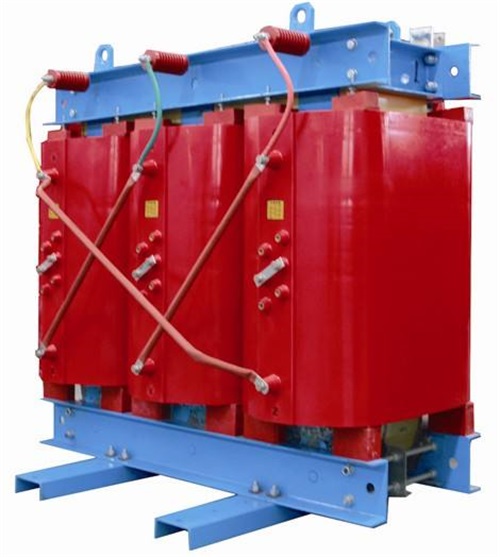

干式變壓器接線方法
干式變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法;常見的變壓器繞組有二種接法，即“三角形接線”和“星形接線”;在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線;“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度。
變壓器的聯接組別的表示方法是：大寫字母表示一次側的接線方式，小寫字母表示二次側(或副邊)的接線方式。
Y(或y)為星形接線，D(或d)為三角形接線。
數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度。
干式變壓器的正確接線方式是干式變壓器運行安全的重要保障，大家在以后進行干式變壓器接線的時候可以參考以上內容。
干式變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法;常見的變壓器繞組有二種接法，即“三角形接線”和“星形接線”;在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線;“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度。
變壓器的聯接組別的表示方法是：大寫字母表示一次側的接線方式，小寫字母表示二次側(或副邊)的接線方式。
Y(或y)為星形接線，D(或d)為三角形接線。
數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度。
干式變壓器的正確接線方式是干式變壓器運行安全的重要保障，大家在以后進行干式變壓器接線的時候可以參考以上內容。
