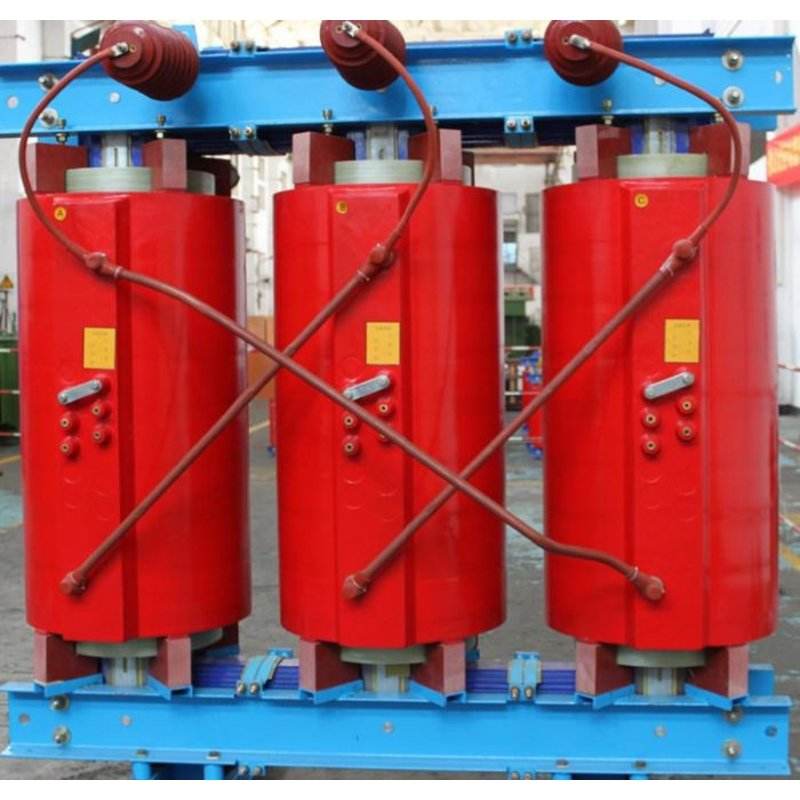

SCB10-800KVA干式電力變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說SCB10-800KVA干式電力變壓器就是指鐵芯和繞組不浸漬在絕緣油中的SCB10-800KVA干式電力變壓器。

　　冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，SCB10-800KVA干式電力變壓器可在額定容量下長期連續運行。強迫風冷時，SCB10-800KVA干式電力變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　性能特點：

　　(1)SCB10-800KVA干式電力變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。 (2)鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>

　　(3)線圈和鐵心采用真空干燥，SCB10-800KVA干式電力變壓器油采用真空濾油和注油的工藝，使SCB10-800KVA干式電力變壓器內部的潮氣降至最低。

　　(4)油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了SCB10-800KVA干式電力變壓器的高度。 (5)由于波紋片取代了儲油柜，使SCB10-800KVA干式電力變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　(6)根據以上五點性能，保證了SCB10-800KVA干式電力變壓器在正常運行內不需要換油，大大降低了SCB10-800KVA干式電力變壓器的維護成本，同時延長了SCB10-800KVA干式電力變壓器的使用壽命。

　　接線方式

　　1、短接SCB10-800KVA干式電力變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、SCB10-800KVA干式電力變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。

　　3、輸入、輸出三相電源線應按SCB10-800KVA干式電力變壓器接線板母線顏色黃 、綠、紅分別接A 相、B 相、C 相，零線應與SCB10-800KVA干式電力變壓器壓器中性零線相接，接地線、SCB10-800KVA干式電力變壓器外殼以及SCB10-800KVA干式電力變壓器中心點相連接.平常我們說的地線與零線都是從SCB10-800KVA干式電力變壓器中性點引出的。(如SCB10-800KVA干式電力變壓器有機箱應與箱體地線標志對應相連接)。

　　檢查輸入輸出線，確認正確無誤。

　　4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器

　　內部是否有異響、打火、異味等非正?，F(xiàn)象，若有異常，請立即斷開輸入電源。

　　5、當空載測試完成且正常后，方可接入負載。

　　產品標準：

　　GB/T10228-2008 GB1094.11-2007

　　額定高壓Rated HV:

　　10(10.5，11，6，6.3，6.6)kV

　　額定低壓Rated LV：0.4kV

　　分接范圍Tap connection range：

　　無勵磁調壓Non-exciting regulation

　　(±5%，±2×2.5%)

　　有載調壓On-load regulation(±4×2.5%)

　　聯結組別Vector group：D yn11 or Y yn0

　　絕緣水平Insulation level：LI75AC35/AC5

　　產品性能參數：
