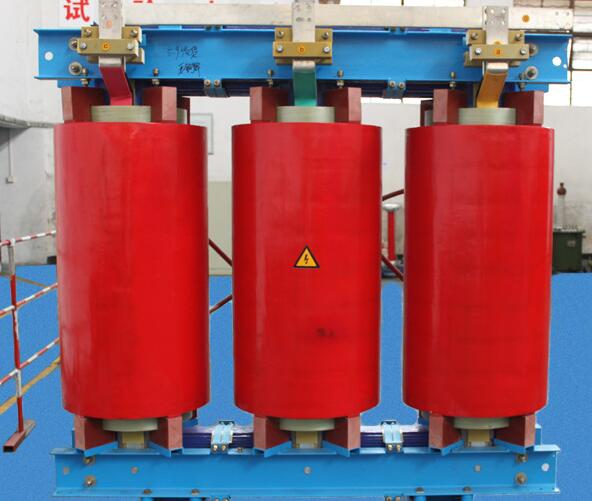

SGB10(11)系列10KV級干式電力變壓器

　　一、產品介紹：

　　SGB10系列干式變壓器功能特點：

　　SGB10系列是采用杜邦NOMEX紙為基礎的絕緣系統，在變壓器的整個使用壽命期間都保持極度佳的電氣性能和機械性能。NOMEX不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年之后，線圈仍保持結構緊密，并且能夠承受短路的壓力。

　　高標準的安全性，無可燃性樹脂，無有毒氣體，不助燃，單位KVA的體積和重量減少，緊急過負載的能力增加，修理、維護方便，噪音低，對濕度、灰塵、污染不敏感，運行無局部放電及永無“龜裂”的可能，設計靈活，可按客戶的要求設計制成所需要的任何規格。

　　二、適用場所：

　　最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是最理想的供配電設備。

　　三、適用環境：

　　a.海拔

　　海拔不超過1000m。

　　b.環境溫度

　　最高氣溫+40℃

　　最高日平均氣溫+30℃

　　最高年平均氣溫+20℃

　　最低氣溫-30℃(適用于戶外式變壓器)

　　最低氣溫-5℃(適用于戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似于正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　產品型號空載損耗

　　W負載損耗

　　W空載電流

　　%短路阻抗總重

　　KG軌跡及安裝尺寸外形尺寸

　　mm

　　SCB/10(11)-50/10270/2409901.94

　　390660*5501000*880*1030

　　SCB/10(11)-80/10360/32013701.8570660*5501030*880*1060

　　SCB/10(11)-100/10400/35015701.6630660*5501060*880*1090

　　SCB/10(11)-125/10470/41018001.5815660*5501150*950*1140

　　SCB/10(11)-160/10540/48021201.4860660*5801120*950*1140

　　SCB/10(11)-200/10620/55025201.41000820*6001140*950*1160

　　SCB/10(11)-250/10720/63027501.41150820*6001160*950*1180

　　SCB/10(1315/10880/77034601.21310820*6601060*1250*1390

　　SCB/10(11)-400/10970/85039801.21490820*6601100*1250*1390

　　SCB/10(11)-500/101160/102048701.219301070*6601190*1350*1500

　　SCB/10(11)-630/101290/113059501619701070*8201430*1350*1500

　　SCB/10(11)-800/101520/13306950122801070*8201380*1450*1550

　　SCB/10(11)-1000/101760/155081200.827501070*8201450*1500*1630

　　SCB/10(11)-1250/102080/183096900.833801070*8201520*1500*1770

　　SCB/10(11)-1600/102440/2140117300.838501070*10701620*1160*1250

　　SCB/10(11)-2000/103320/2900144500.645001070*10701620*1500*1990

　　SCB/10(11)-2500/104000/3500171700.653201070*1070 1720*1550*2040

　　四、生產標準：

　　1.GB1094.11—2007干式電力變壓器

　　2.GB/T10228-2008干式電力變壓器技術參數和要求

　　3.GB/T17211—1998干式電力變壓器負載導則

　　4.GB1094.10-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　5.JB/T10008-2004 6~500KV級變壓器聲級

　　6.JB/T56009-1998干式變壓器產品質量分等

　　規格容量大小及包裝按顧客要求加工訂做，歡迎來本公司參觀指導洽談工作!
