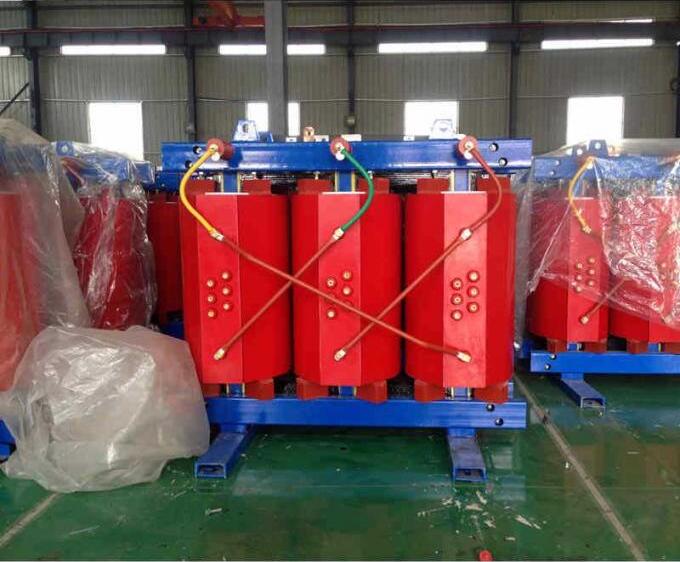

10kv級SCB10系列環氧樹脂澆注干式變壓器

　　產品介紹

　　樹脂絕緣干式變壓器是我公司引進國外先進技術，自主開發了SCB10、SCB11系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆、免維修、無污染、體積小，可直接安裝在負荷中心。同時科學合理的設計和澆注工藝，使產品局部放電量更小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，超溫跳閘以及閘子功能，并通RS485串行接口與計算機相連，可以集中監視和控制。

　　根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼，適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

　　技術標準

　　GB6540-1985&IEC726干式電力變壓器

　　GB/T17211-1998干式電力變壓器負載導則

　　GB/T10228-1997干式電力變壓器技術參數和要求

　　GB10237-1998電子變壓器絕緣水平和絕緣試驗

　　JB/T10088-2004 6~220kv級變壓器聲級

　　JB/T56009-1998干式電力變壓器產品質量分等

　　GB4208-1993外殼防護等級

　　正常使用條件

　　1.室內使用，且海拔不超過1000米。

　　2.環境溫度：最高氣溫 +40℃，最低氣溫 -30℃，最高年平均氣溫 +20℃。

　　產品特點

　　1.高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度好，局部放電小，可靠性高。

　　2.阻燃、防爆、不污染環境，可安裝在負荷中心。

　　3.線圈不吸潮，鐵心、夾件經過特殊工藝處理可在100%相對溫度和其它惡劣環境中運行，間斷運行無須去潮處理。

　　4.抗短路、雷電沖擊水平高。

　　5.線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器都可配置風冷系統(AF)。

　　6.損耗低，節電效果好，運行經濟，可免維護。

　　7.體積小、重量輕、占地空間小、安裝方便。

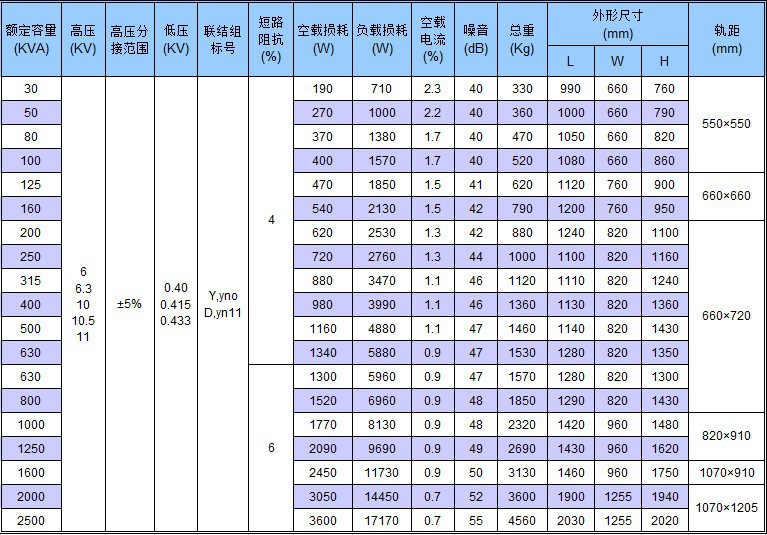

　　主要技術參數：
