SCB18干式變壓器主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成, 高低壓線圈之間放置絕緣筒增加電氣絕緣, 并由墊塊支撐和約束線圈, 其零部件搭接的緊固件均有防松性能。

　　構造性能：

　?、殴腆w絕緣包封繞組

　?、撇话饫@組

　　繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組。

　　從高、低壓繞組的相對位置看，高壓可分為同心式、交迭式。

　　同心式繞組簡單，制造方便，均采用這種結構方式。

　　交迭式，主要用于特種變壓器。

　　由于SCB18干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。

　　1.安全，防火，無污染，可直接運行于負荷中心;

　　2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　4.散熱性能好，過負載能力強，強迫空冷時可提高容量運行;

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行;

　　6.SCB18干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

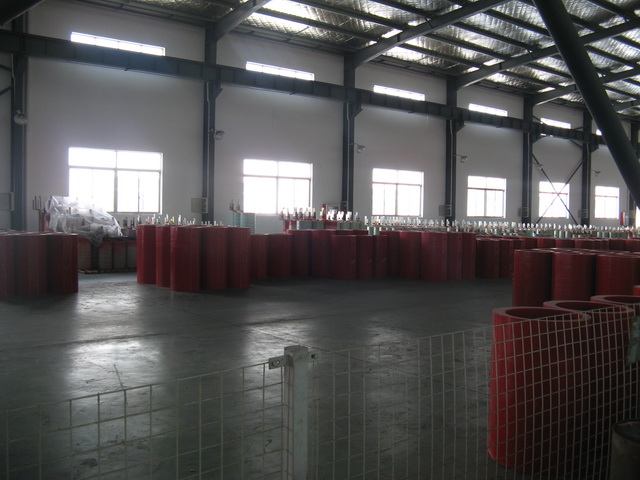

　　繞組形式

　?、爬p繞;

　?、骗h(huán)氧樹脂加石英砂填充澆注;

　　⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);

　?、榷喙刹ＡЫz浸漬環氧樹脂纏繞式(一般多采用3，因?yàn)樗苡行У姆乐節沧⒌臉渲_裂，提高了設備的可靠性)。

　　高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　?、遍_啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。

　?、卜忾]式：器身處在封閉的外殼內，與大氣不直接接觸(由于密封、散熱條件差，主要用于礦用，屬于防爆型)。

　?、碀沧⑹剑河铆h(huán)氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　溫度控制系統SCB18干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性冷卻方式

　　SCB18干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　1、使用頻率：50 / 60HZ ;

　　2、空載電流：< 4 % ;

　　3、耐壓強度：20000V / min無擊穿;測試儀器：YZ1802 耐壓試 驗儀(20mA) ;

　　4、絕緣等級：F級(特殊等級可定制);

　　5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V);

　　6、連接方式：Y/Y 、△/Y0 、Yo/△，自耦式(可選);

　　7、線圈允許溫升：I00K;

　　8、散熱方式：自然風冷或溫控自動散熱;

　　9、噪音系數：≤30dB。

　　1.0 - 40( ℃ )，相對濕度<70%;

　　2.海拔高度：不超過2500 米;

　　3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離;

　　4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所;

　　5.防止工作在振動或電磁干擾場所;

　　6.避免長期倒置存放和運輸，不能受強烈的撞擊。
