S13-80KVA/35KV/10KV/0.4KV油浸式變壓器

變壓器型號：S13-80KVA/35KV/10KV/0.4KV

變壓器規格：S13-80KVA/35KV/10KV/0.4KV

介紹摘要：　　S13-80KVA干式變壓器低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。　　干式變壓器接線方式　　1、干式變壓器短接變壓器的“輸入”

咨詢熱線：137-0635-4419

產品詳情：

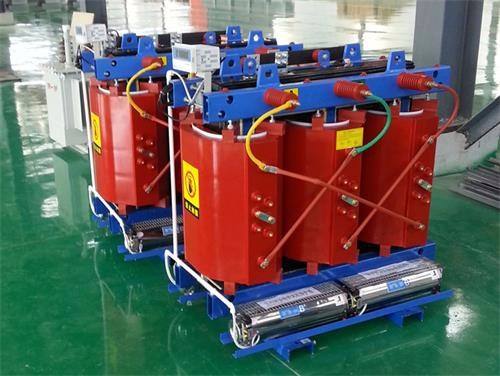

　　S13-80KVA干式變壓器低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。

　　干式變壓器接線方式

　　1、干式變壓器短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、干式變壓器變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。

　　3、干式變壓器輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接，平常我們說的地線與零線都是從變壓器中性點引出的。(如變壓器有機箱應與箱體地線標志對應相連接)檢查輸入輸出線，確認正確無誤。

　　4、干式變壓器先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器，內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。

　　5、干式變壓器當空載測試完成且正常后，方可接入負載。安全、防火、無污染，可直接運行于負荷中心。
